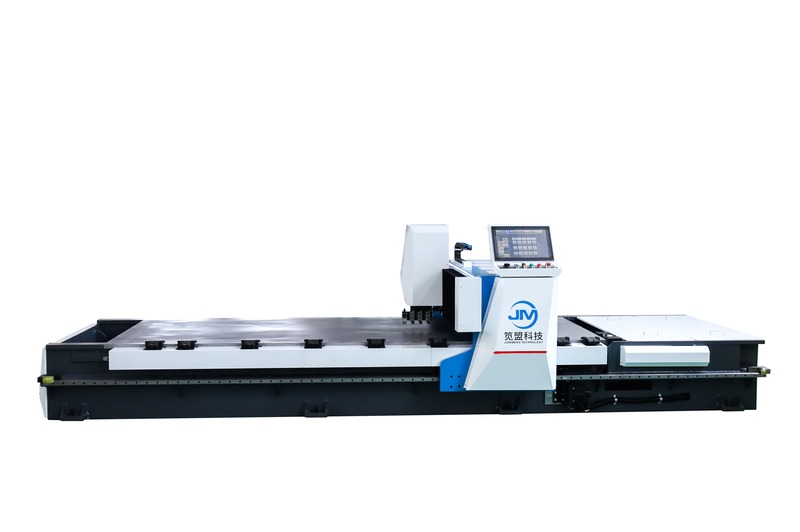

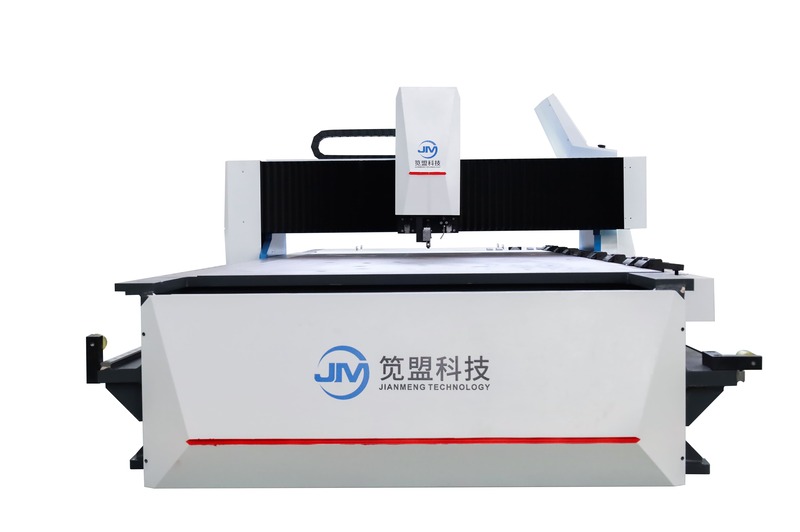

Automaattinen nelisivuinen V-urituskone

JM on Kiinan johtava automaattisten nelisivuisten v-urituskoneiden valmistaja. Urakone on erittäin tehokas tarkkuustyössä ja kulmien taivutuksessa reunojen säilyttämiseksi. Käyttämällä V-urituskonetta, joka on vakaa taivuttaa metallilevyjä, ne voidaan taittaa tiukoiksi, saumattomiksi työkappaleiksi.

Malli:GSFM 1250×4000 GSFM 1500×4000

Lähetä kysely

Tuotteen Kuvaus

Johdanto

Automaattista Four Side V -urituskonetta käytetään metallilevyjen käsittelyyn, joka on hyvä taivuttamiseen. CNC V-leikkauskone varmistaa korkean tarkkuuden ja tehokkuuden, mikä mahdollistaa monimutkaisten mallien ja muodot.

Kokoonpano

CNC-järjestelmä suurella kosketusnäytöllä	EASYCAT
Hydraulinen ohjausjärjestelmä	Taiwan AirTAC
Servo moottori	EASYCAT
Planeettavähennys	Taiwan Lymin
Sylinterin tiivistyselementti	Japani Valqua
Läheisyyskytkin	Japani Omron
Yksi-/kaksinapainen ilmakytkin	Ranska Schneider
AC-kontaktori	Ranska Schneider
Mikro/lämpörele	Ranska Schneider
Katkaisija	Ranska Schneider
Painike	Ranska Schneider
Laakeri	Japani SFK
Seosveitsi	Etelä-Korea Korloy
Raskas lineaarinen ohjauskisko	Taiwanin TBI
Työstökoneiden kaapeli	Saksa Igus

Paininjalat

Paininjalka välttää automaattisesti esteet, eikä käsittelyssä ole sokeaa aluetta.

Työkalun pidike

Työkalunpidin voi pyöriä 90° ja toimia yhteistyössä suuritehoisen Y1-moottorin kanssa levyn vaakasuoran uran toteuttamiseksi

Apupaininjalat

Lisäpaininjalkoja on lukuisia ja tieteellisesti hajautettuja, hydraulinen ohjaus, vakaa ja luotettava

Parametri

Koneistettava valikoima
Koneistettavan levyn enimmäisleveys	1250 mm
Koneistettavan levyn enimmäispituus	4000 mm
Koneistettavan levyn enimmäispaksuus (ruostumaton teräs)	5,0 mm
Koneistettavan levyn vähimmäispaksuus	0,4 mm
Vähimmäisetäisyys V-muotoisesta urasta reunaan	12,0 mm
Tasoisuus
Pöydän tasaisuus	±0,03 mm
Akselin suurin nopeus
Akselin suurin nopeus yhdensuuntainen X-akselin kanssa	120 m/min
Akselin maksiminopeus Y1-akselin suuntaisesti	60 m/min
Akselin maksiminopeus Y2-akselin suuntainen	60 m/min
Akselin maksiminopeus Z-akselin suuntaisesti	10 m/min
Akselin maksiminopeus U-akselin suuntainen	10 m/min
Paikannustarkkuus
Akselin paikannustarkkuus (X, Y1, Y2, Z, U)	0,05 mm
Ratkaiseva voima
Akselin resoluutio (X, Y1, Y2, Z, U)	0,001 mm
Servomoottorin teho
X-akselin servomoottorin teho	5,5 kW
Y1-akselin servomoottorin teho	5,5 kW
Y2-akselin servomoottorin teho	1,0 kW
Z-akselin servomoottorin teho	1,0 kW
U/A-akselin servomoottorin teho	0,75 kW

Meidän tapaus

Asiakkaamme Taiwanista vieraili tehtaallamme ja oli erittäin kiinnostunut tästä nelisivuisesta v-urituskoneesta. He allekirjoittivat kanssamme sopimuksen paikan päällä erittäin mukautetusta mallista GSFM 1500 × 100 000. Asiakas käyttää sitä nyt, eikä hänellä ole muuta kuin kiitosta sen suorituskyvystä.
