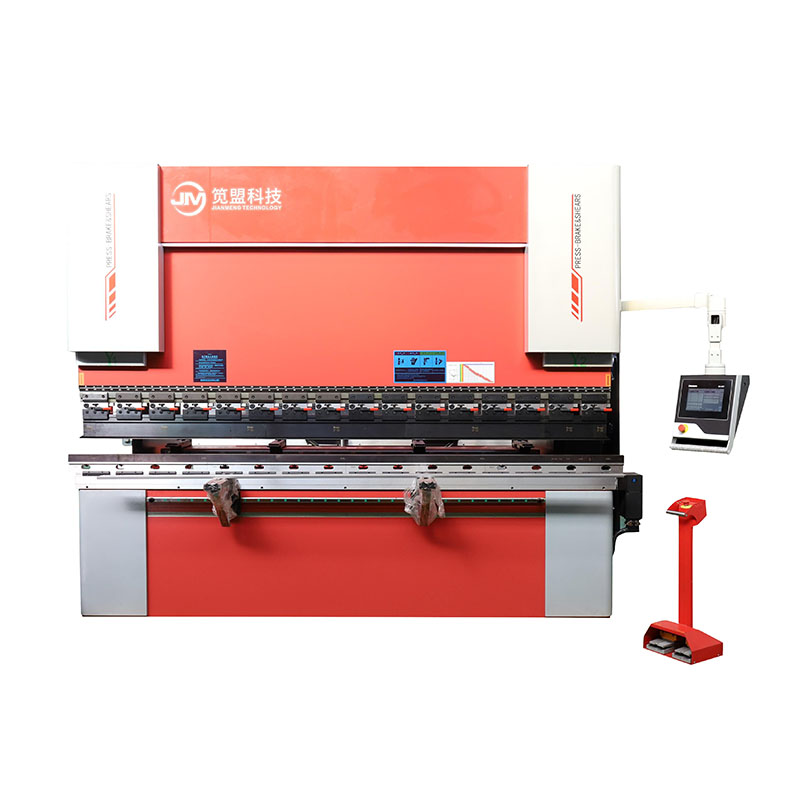

Kiinalaisen valmistajan JM: n valmistama hydraulinen puristusjarru on startup -yritykselle paras valinta säästää rahaa tai kaikkia, jotka haluavat käyttää konetta helpolla tavalla.

Konemalli ja ohjausakselien lukumäärä

Ohjausakselien lukumäärä: 4+1

Varattu älykäs taivutusmanipulaattorin käyttöliittymätoiminto

Koneen pääkonfiguraatio

WE67K: n sähköohydraulisen koneen, ikääntymisen ja hoidon normalisointi.

Taka-tulppa on varustettu korkean suorituskyvyn servomoottorilla ja palloruuvilla.

Vakio hollantilainen Delem-DA53T täysin integroitu CNC-järjestelmä.

1 Sarja tavanomaista ylä- ja alempi muotia, joka on saman veto veto veto vetohtorin kanssa (alempi muotti on suunniteltu taivutustuotteiden mukaan).

Tärkeimmät tuodut lisävarusteet hydraulisesta puristusjarrusta

- CNC -järjestelmä: Alankomaat Delem

- Hydraulinen järjestelmä: Rexroth

- Riistäväri: GIVI

- Korkeapaineöljypumppu: aurinkoinen

- Pienjännitelaite: Schneider

- Öljyputken liitos: Deguo

- SEAL: Parker

Koneen tärkeimmät tekniset parametrit:

Koneen rakenteen ominaisuudet ja vakiokokoonpanot

Kehys hitsataan teräksessä, eliminoimalla sisäinen jännitys normalisoimalla ja korkeataajuuden värähtely, takaa konetyökalun yleisen tarkkuuden, jolla on paras jäykkyys, erinomainen kiertymisen vastainen ja kallistumisen vastainen kyky. Paksumpi työpöytälevy ja paksumpi liukusäädin tekevät koneesta erittäin jäykän. Siksi taivuttaessa liukusäätimen ja työpöydän muodonmuutos on hyvin pieni ja työkappaleella on erinomainen lineaarisuus ja kulman tasaisuus.

Käytä suuria lattiapuistoja ja kertaluonteisia koneistusmenetelmää integroidun hitsauksen jälkeen tarkkuuden koneistuksen varmistamiseksi.

Hydraulisen puristimen laitteiden tekniset ominaisuudet

Saksan Rexroth-taivutuskoneen erityinen hydraulinen järjestelmä (sähköhydraulinen suhteellinen servojen synkronoinnin ohjausjärjestelmä). Järjestelmä on asemanhallintajärjestelmä, suljettu silmukkatyyppi. Se havaitsee dynaamisesti liukukappaleen synkronointivirheen ritilävärittäjän läpi. Numeerisen ohjausjärjestelmän elektro-hydraulinen servoventtiili korjaa liukulohkon synkronointivirheen, jotta liukumäki voi aina pitää yhdensuuntaisen työpöydän kanssa täydellisen osittaisen kuormituksen tilanteessa. Liukuvan lohkon synkroninen tarkkuus on ≤ ± 0,02 mm.

Numeerinen ohjausjärjestelmä säätelee suhteellisen venttiilin aukon kokoa, ja suhteellinen venttiili säätelee vasemman ja oikean öljysylinterien öljyntuloa. Y1- ja Y2-akselit-liukukappaleen vasemmalla ja oikealla puolella on vastaavasti GIVI: n korkean tarkkuuden lineaarinen ritilä-asteikko (Y1-Y2) eurooppalaisen ATK-yrityksen, jota käytetään mittaamaan tarkka etäisyys liukukappaleen ja työpöydän välillä. Riilalaajuus ja sarake on pehmeä kytketty, ja sarakkeen muodonmuutos ei vaikuta paikannukseen. Paikkatiedot syötetään välittömästi takaisin CNC-järjestelmään, joka voi laskea lähtöpalvelusventtiilin ohjaussignaalin (S1-S2). Siten liukusäätimen paikannustarkkuus on ≤ ± 0,02 mm.
